İnşaat sektöründe hızlı, güvenli ve ekonomik çözümler her zaman öncelikli hedefler arasında yer alır. Bu ihtiyaçlara yanıt veren en yenilikçi yöntemlerden biri olan Tünel Kalıp Sistemi, özellikle çok katlı konut projelerinde yaygın olarak tercih edilmektedir. Betonarme yapı elemanlarının kalıplar içerisinde tek seferde dökülmesini sağlayan bu sistem, hem işçilik süresini azaltır hem de yüksek kaliteli yüzeyler elde edilmesine olanak tanır. Geleneksel kalıp sistemlerine göre çok daha kısa sürede üretim imkânı sunan tünel kalıplar, seri üretim için oldukça uygundur. Bu yazımızda, tünel kalıp sistemine dair en çok merak edilen konuları detaylı şekilde ele alacağız: sistemin ne olduğu, nasıl çalıştığı, avantajları ve hangi projelerde kullanıldığı gibi temel başlıklar üzerinden konuyu tüm yönleriyle inceleyeceğiz.
Tünel Kalıp Beton Nedir ve Nasıl Kullanılır?

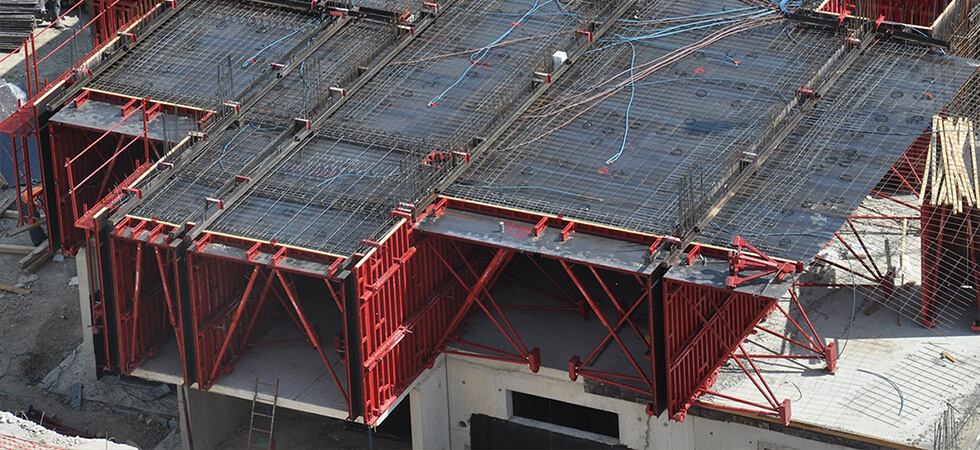

Tünel kalıp beton, döşeme ve duvar elemanlarının aynı anda kalıplanarak tek seferde betonlanması işlemidir. Bu uygulamada çelikten üretilmiş büyük panel kalıplar, yapı içindeki duvarları ve tavanı aynı anda şekillendirecek şekilde yerleştirilir. Ardından bu kalıpların içine beton dökülerek, monolitik yani yekpare bir yapı elde edilir.
Tünel kalıplarda kullanılan betonun, yüksek akışkanlık, düşük segregasyon riski ve hızlı priz alma özelliklerine sahip olması gerekir. Bu beton genellikle C25/30 veya üzeri dayanım sınıfındadır. Beton dökümü sonrası kalıplar yaklaşık 24 saat içerisinde sökülerek, bir sonraki kata taşınabilir. Bu da her gün bir kat inşa etme imkânı sağlayarak projelerde büyük bir zaman kazancı oluşturur. Ayrıca kalıptan çıkan yüzeyler oldukça düzgün olduğu için ekstra sıva gereksinimi ortadan kalkar.
Tünel Kalıp İşi Nedir? Hangi Aşamaları İçerir?
Tünel kalıp işi; projeye özel üretilmiş kalıp sistemlerinin montajı, beton dökümü ve kalıp sökümünü kapsayan sistematik bir süreçtir. Bu sürecin başlıca aşamaları şunlardır:
1-**Zemin hazırlığı ve aplikasyon: **Kalıp kurulacak alanda düzgün bir yüzey oluşturulur, yerleşim planı uygulanır. 2- Kalıp yerleştirme: Tünel kalıplar vinç yardımıyla yerine yerleştirilir. Kalıp panoları hem duvar hem döşeme elemanlarını aynı anda kapsayacak şekilde konumlandırılır. 3- Donatı montajı: Proje detaylarına uygun olarak, betonarme donatı yerleştirilir. 4- Beton dökümü: Belirli kıvama sahip hazır beton kalıplara dökülerek, bütün yapı elemanları aynı anda şekillendirilir. 5- Kalıp sökümü ve taşıma: Yaklaşık 12–24 saat içinde beton prizini tamamlar ve kalıplar dikkatlice sökülerek üst kata alınır.
Bu sistemde iş gücü daha planlı ve düzenlidir, her gün aynı rutin tekrar edilerek hata payı minimize edilir.
Kalıp Sistemi Nedir? İnşaatta Hangi Kalıp Türleri Kullanılır?
Kalıp sistemi, betonun istenilen şekilde dökülebilmesi için kullanılan geçici kalıpların tümünü ifade eder. Kalıplar, beton prizini alana kadar formunu koruyacak dayanımda ve rijitlikte olmalıdır. İnşaat sektöründe yaygın olarak kullanılan kalıp sistemleri şunlardır:
- Ahşap Kalıp: Geleneksel ve küçük ölçekli işler için uygun, düşük maliyetli sistemdir.
- Çelik Kalıp: Dayanıklı ve defalarca kullanılabilir. Endüstriyel üretimde tercih edilir.
- Alüminyum Kalıp (alform): Hafif ve modüler yapısıyla hızlı kurulum sağlar.
- Tırmanır Kalıp: Özellikle yüksek yapılarda tercih edilen, betonla birlikte yukarı taşınan sistemdir.
- Tünel Kalıp: Seri üretim yapılarda, duvar ve döşemeyi aynı anda dökme imkânı sunar. Bu sistem zaman, işçilik ve maliyet açısından avantajlıdır.
Her bir sistemin avantajı kullanım amacına ve projenin büyüklüğüne göre değişiklik gösterir. Ancak hızlı üretim, düşük işçilik maliyeti ve yüksek yüzey kalitesi gibi kriterler söz konusu olduğunda tünel kalıp öne çıkar.
Tünel Kalıp Sistemi ile Hangi Yapılar Yapılır? Hangi Projelerde Tercih Edilir?
Tünel kalıp sistemi genellikle tekrarlayan plan şemasına sahip ve çok sayıda konuttan oluşan projelerde kullanılır. Bu sistemin en çok tercih edildiği yapı türleri şunlardır:
- Toplu Konut Projeleri: TOKİ ve benzeri sosyal konut uygulamalarında sıkça kullanılır.
- Yüksek Katlı Apartmanlar: Aynı kat planının tekrarlandığı dikey konut projelerinde avantaj sağlar.
- Yurtlar ve Öğrenci Evleri: Odaların düzeni tekrarlı olduğu için sistemle tam uyumludur.
- Oteller: Tünel kalıp, koridor ve oda sistemine dayalı otel projelerinde zaman kazandırır.
- Kamu Binaları: Kışlalar, yurtlar ve kamuya ait lojmanlar bu sistem için uygundur.
Ayrıca bazı altyapı yapılarında, hafif endüstriyel yapılarda ve prefabrik üretim gerektirmeyen projelerde de kullanım alanı bulabilir. En büyük avantajı, her gün bir kat çıkılabilecek hızda çalışılabilmesidir. Bu da projenin kısa sürede tamamlanmasını ve daha az maliyetle bitirilmesini sağlar.
Tünel kalıp sistemi, modern inşaat teknolojisinin sunduğu en etkili çözümlerden biridir. Betonarme yapı elemanlarının monolitik olarak üretilmesine olanak tanıyan bu sistem, özellikle zamana karşı yarışılan büyük ölçekli projelerde inşaat sektörünün vazgeçilmez yöntemlerinden biri haline gelmiştir. Kaliteli yüzey elde edilmesi, iş gücünden tasarruf sağlanması, hızlı inşaat imkânı ve düşük maliyet gibi avantajları, bu sistemin yaygın olarak tercih edilmesini sağlamaktadır.
Gerek konut projelerinde gerek kamu ve ticari yapılarda yüksek üretim verimliliği, standartlaşmış kalıp elemanları ve tekrarlayan plan kurguları sayesinde tünel kalıp sisteminin kullanım alanı her geçen gün daha da genişlemektedir. Eğer siz de kısa sürede yüksek kaliteli yapılar inşa etmeyi hedefliyorsanız, tünel kalıp teknolojisi projelerinize büyük katkı sağlayacaktır.
