Rölöve Ne Demek? Mimarlık ve İnşaatta Rölöve Çizimi

Mimarlık ve restorasyon disiplinlerinde karşımıza sıkça çıkan “rölöve” kavramı, özellikle tarihi yapıların belgelenmesi ve yeniden inşa süreçlerinde kritik bir rol oynar. Modern mimarlık uygulamaları ve yapı mühendisliği açısından da rölöve, mevcut bir yapının detaylı olarak ölçülmesi, belgelenmesi ve çizilmesi anlamına gelir. Rölöve çalışmaları sayesinde yapının özgün haliyle kayda geçirilmesi mümkün olurken, bu veriler projelendirme, renovasyon, onarım ve restorasyon gibi süreçlerde temel veri kaynağı olarak kullanılır. Özellikle koruma altındaki yapılar için hazırlanacak müdahale projelerinde, rölöve zorunlu bir ilk adım olarak kabul edilir.

Bu yazıda, rölövenin mimarlıktaki tanımından çizim tekniklerine, “rövelesi alınmak” deyiminin ne ifade ettiğinden rölöve türlerine kadar en çok aratılan başlıkları detaylı şekilde ele alıyoruz. Hem mimarlık öğrencileri hem de uygulayıcı teknik kadrolar için rehber niteliğinde bir içerik olacaktır.

Rölöve, bir yapının ya da alanın mevcut fiziksel durumunun, detaylı ölçüm ve gözlemlerle belgelenmesi işlemidir. Mimarlıkta rölöve, özellikle tarihi veya mevcut yapılarla ilgili çalışmalarda kullanılır. Bu çalışmalar kapsamında yapıdaki duvar, pencere, kapı, kolon, kiriş gibi tüm unsurlar ölçülerek plan, kesit ve görünüş çizimlerine aktarılır. Rölöve çizimleri, yapının hem mimari özelliklerini hem de zamanla meydana gelen değişiklikleri ortaya koyar.

Mimarlıkta rölövenin en önemli amacı, yapının mevcut durumunu doğru şekilde tespit ederek belgelerle kayıt altına almaktır. Bu belge, yapı üzerinde yapılacak olan restorasyon, güçlendirme ya da yeniden inşa çalışmalarında birincil referans olarak kullanılır. Aynı zamanda koruma kurulları tarafından projelerin onaylanması için istenen belgelerden biridir. Rölöve, yapı kültürünü ve mimari tarihini yaşatmanın temel taşlarından biridir.

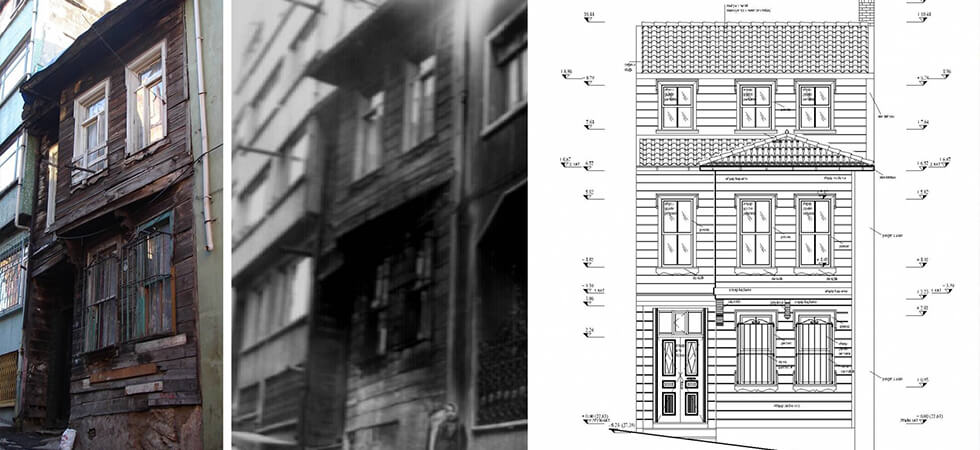

Rölöve çizimi, bir yapının mevcut haliyle ölçülerek çizim haline getirilmesi işlemidir. Bu çizimler, plan (kat planları), kesit (yatay ve düşey kesitler), görünüş (cepheler) gibi çeşitli paftalardan oluşur. Rölöve çizimi üç temel aşamada gerçekleştirilir:

Arazi ve Yapı Ölçümleme Aşaması: Yapının tüm boyutları ölçülür, arazi üzerindeki konumu tespit edilir. Lazerli ölçüm aletleri, jalon, nivo ve total station gibi cihazlarla hassas veriler toplanır.

Fotoğraf ve Görsel Belgelerle Destekleme: Yapının tüm cepheleri ve önemli mimari detayları fotoğraflanarak belgelenir. Görsel kayıt, çizim sırasında referans alınır.

Dijital Rölöve Çizimi: Toplanan veriler CAD (AutoCAD), Revit veya ArchiCAD gibi yazılımlar kullanılarak dijital ortama aktarılır. Tüm çizimler ölçü ölçeğine uygun şekilde hazırlanır. Rölöve çizimi, sadece teknik bir uygulama değil; aynı zamanda bir belgeleme disiplinidir. Özellikle kültürel miras niteliğindeki yapılarda yapılan rölöve çalışmaları, gelecekte yapılacak her türlü müdahaleye ışık tutar.

Gündelik mimarlık ve inşaat dilinde sıkça kullanılan “rövelesi alınmak” tabiri, bir yapının rölövesinin çıkarılması yani mevcut durumunun ölçülüp çizilmesi anlamına gelir. Bu ifade, hem mimari belgelerin hazırlanması hem de restorasyon sürecinin başlaması için ilk adımın atıldığını ifade eder. Rövesi alınan yapının tüm ölçüleri kayıt altına alındıktan sonra projelendirme süreci başlayabilir.

Özellikle belediyeler ve koruma kurulları, tarihi yapıların restorasyonuna başlamadan önce “rölöve projesi”ni zorunlu olarak talep eder. Dolayısıyla “rövelesi alınmış” bir yapı, müdahale edilebilir hale gelmiş ve resmi süreci başlamış bir yapıdır. Uygulama açısından bu işlem, mimarların sahada birebir ölçü alması ve yapı hakkında ayrıntılı analiz yapması anlamına gelir.

Rölöve, amacına ve uygulama sahasına göre farklı türlerde sınıflandırılabilir. En çok kullanılan rölöve türleri şunlardır:

Mimari Rölöve: Bir yapının tüm mimari detaylarının belgelenmesi için yapılan çalışmadır. Plan, kesit ve cephe çizimleriyle birlikte detay çizimlerini de içerir. Statik Rölöve: Yapının taşıyıcı sistemlerine (kolon, kiriş, döşeme, temeller) ilişkin ölçülerin alındığı rölöve türüdür. Genellikle yapı güçlendirme projelerinde kullanılır. Restorasyon Rölövesi: Tarihi yapılar için hazırlanan ve zaman içinde gerçekleşmiş değişimleri de gösteren detaylı belgeleme çalışmasıdır. Restorasyon öncesi zorunlu bir adımdır. Elektrik ve Mekanik Rölöve: Yapıdaki mevcut tesisat sistemlerinin (elektrik kablolaması, su tesisatı, havalandırma vb.) ölçülüp belgelenmesi işlemidir. Genellikle renovasyon ya da sistem yenileme çalışmaları öncesinde yapılır. Her rölöve türü, farklı uzmanlık alanlarıyla birlikte çalışmayı gerektirir ve mimar, inşaat mühendisi, restoratör gibi farklı disiplinlerden uzmanlarca hazırlanır. Yapının kullanım amacı ve mevcut durumu bu süreci doğrudan etkiler.

Rölöve, bir yapının sadece fiziksel ölçülerini değil; aynı zamanda tarihsel ve kültürel hafızasını da koruma altına alan temel bir belgeleme yöntemidir. Özellikle restorasyon ve renovasyon süreçlerinin sağlıklı yürütülmesi için rölöve çalışmaları büyük önem taşır. Bugünün teknolojik olanaklarıyla birlikte, rölöve çizimleri daha hassas, daha hızlı ve daha dijital bir hale gelmiştir. Lazer tarayıcılar, 3D modelleme yazılımları ve fotogrametri gibi yöntemler rölöve süreçlerini daha güvenilir kılarken, yapıların uzun vadede korunmasına da katkı sağlar.

Tarihi bir camiden modern bir iş hanına kadar her türlü yapı için rölöve, müdahale öncesi en kritik adımdır. Mimariden mühendisliğe kadar pek çok disiplinin temel dayanak noktası olan rölöve, hem yapıyı anlamayı hem de geleceğe taşıyabilmeyi mümkün kılar. Bu nedenle, mimarlık dünyasında “rölövesi alınmak” sadece teknik bir işlem değil; aynı zamanda kültürel bir sorumluluktur.
